管道热处理：焊接后如何进行热处理

管道热处理：焊接后如何进行热处理
一、管道焊接后热处理的规定
1、进行焊后热处理应根据钢材的淬硬性、焊件厚度、结构刚性、焊接方法及使用条件等因素综合确定。
2、对有应力腐蚀的焊缝，应进行焊后热处理。

3、对容易产生焊接延迟裂纹的钢材，焊后应及时进行焊后热处理，当不能及时焊后热处理时，应在焊后立即均匀加热至200～300℃，并进行保温缓冷，其加热范围应与焊后热处理要求相同。

4、焊后热处理应在焊缝外观检验及无损检测合格后，且在压力试验前进行。
5、焊接热处理人员应经专业培训，焊接热处理人员应按规范、焊接作业指导书及设计文件中的有关规定，进行焊缝热处理工作
6、经焊后热处理合格的部位，不得再从事焊接作业，否则应重新进行热处理。

7、进行焊后热处理时，应测量和记录其温度，测温点的部位和数量应合理，测温仪表应经计量检定合格且在有效期内。

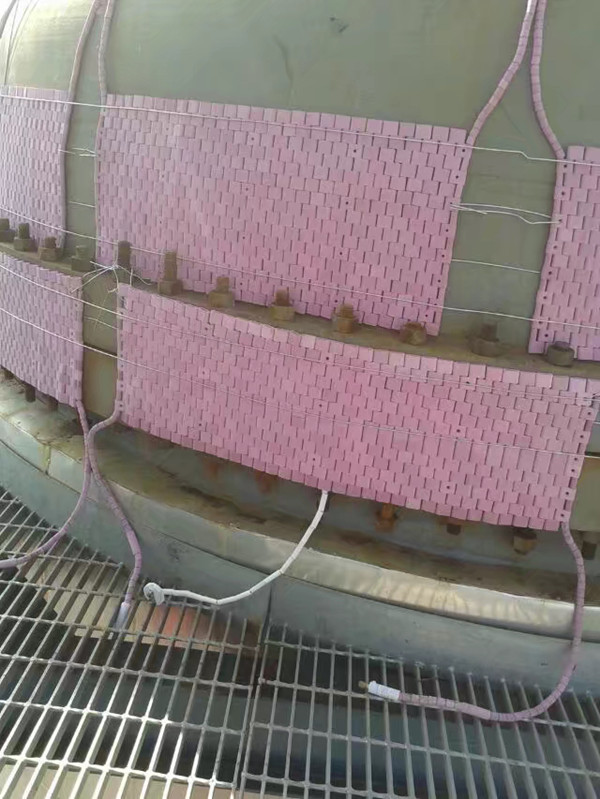

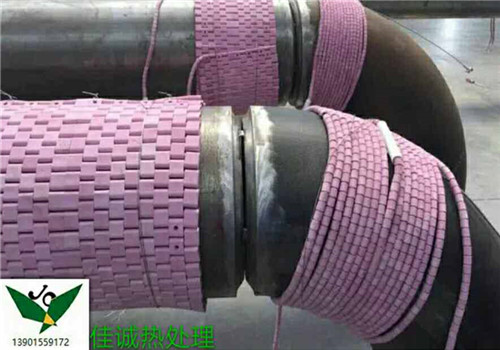

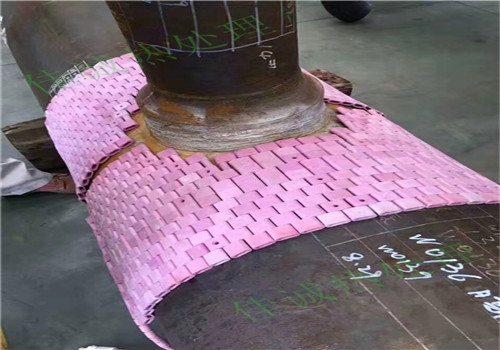

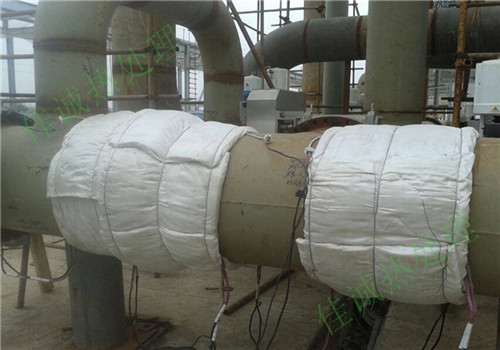

二、管道焊接后热处理的技术条件
1、当温度升至400℃以上时，加热速率不应大于（205×25/δ）℃/h，且不得大于330℃/h。
2、焊后热处理的恒温时间应为每25mm壁厚恒温1h，且不得少于15min，在恒温期间内最高与最低温差应低于65℃。

3、恒温后的冷却速率不应大于（60×25/δ）℃/h，且不得大于260℃/h，400℃以下可自然冷却。

佳诚热处理
